环形导轨轨道选型-环形流水输送线用V型滚轮导轨的选择

用于环形导轨流水输送线上的环形导轨轨道有多种，综合下来，高精密输送流水线中其实还是使用汇思德自动化的V型滚轮导轨较为实用，V型导轨适用环境广泛包容性更好、噪音低、速度快、维护成本低、使用寿命也更长。

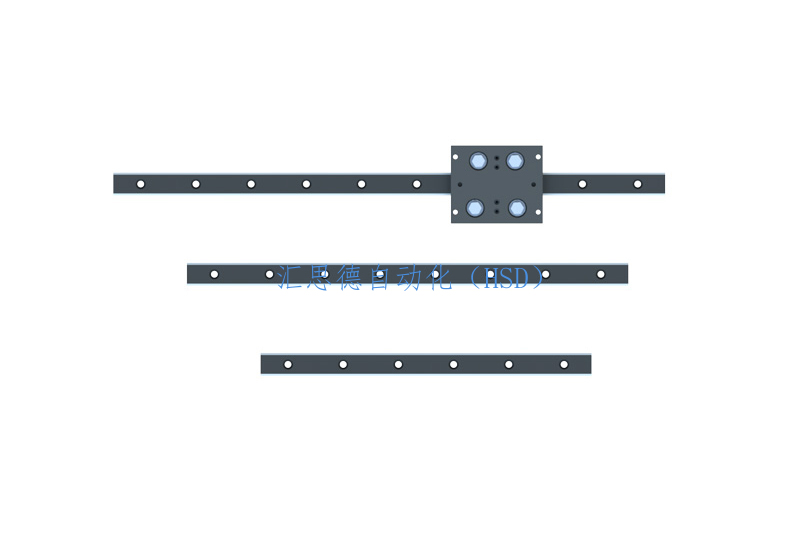

环形导轨轨道截面宽度选择：25 mm、44 mm、76 mm；

25 mm宽的环形导轨轨道为轻载导轨，主要适用于负重15 kg以内，运动载荷15 kg以内的应用；如电子元件、3C数码、玩具、医药、日化用品等行业自动化装配生产线的环形导轨输送线较为常用。

44 mm宽的环形导轨轨道为中载导轨，主要适用于负重30 kg以内，运动载荷50 kg以内的应用；如家用电器、工业设备、焊接检测、汽车部件等环形导轨输送线中。

76 mm宽的环形导轨轨道为重型导轨常用于重载环形导轨输送线中；如大型家电、家具、汽车部件喷涂装配、新能源电池等行业的自动化环形导轨输送线。

当然，V型导轨也有其它定制宽度尺寸的，如：18mm、20mm、38mm、88mm等，但因为应用少、成本高等问题，用得比较少，而且跟不同导轨厂家零配件难匹配，通用性不高，所以几乎很少厂家生产应用。

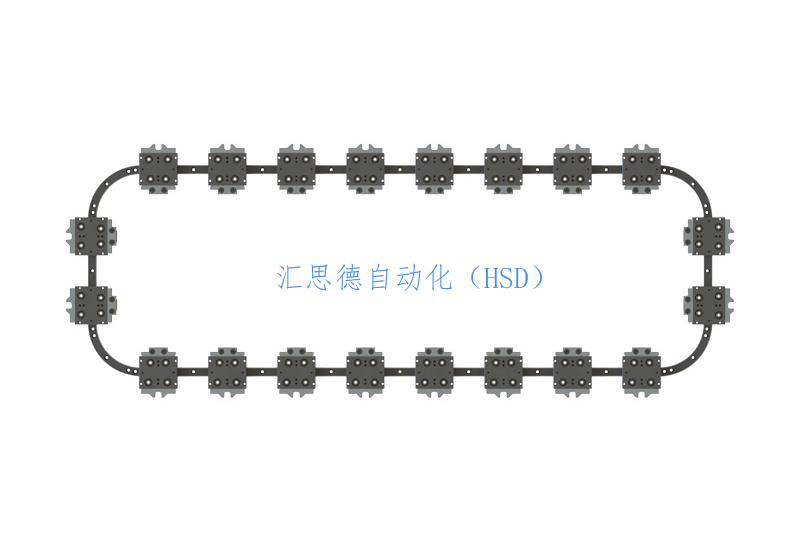

选了环形导轨轨道的截面，那便到了选环形导轨圆弧部分的直径了，并不是您想用什么直径的就能做什么直径的，这里又涉及配套的链条、链轮、滑台等等其它配套组件的匹配。如确实真需要按您的需求定制，那么其他配套的组件得全部重新开模定制，成本可不是一般的大。

所以，环形导轨圆弧部分一般会有相对固定的标准直径可选，配套起来成本也就不会太高。

环形导轨轨道圆弧部分的直径尺寸有：

A、轻载25mm圆弧导轨可选直径有：Φ200/Φ255/Φ300/Φ351/Φ400/Φ468/Φ500/Φ600；

B、中载44mm圆弧导轨可选直径有：Φ468/Φ612/Φ800/Φ1000；

C、重载76mm圆弧导轨可选直径有：Φ500/Φ700/Φ800/Φ900/Φ1000/Φ1200/Φ1300/Φ1500；

环形导轨轨道圆弧部分的选型注意事项：轻载的圆弧导轨小，所以转弯半径也能做得较小；需要注意的是，转弯半径小的，运行速度要求不能太快，否则离心力太大，超出导轨的安全运行范围，噪音加大、稳定性变差、磨损加快，严重的甚至损坏滑座或环形导轨；

另外，汇思德自动化常用的可定制的大环轨直径还有Φ1300、Φ1500、Φ1600、Φ1700、Φ1800mm等尺寸的环形导轨轨道定制。

环形导轨轨道选型，主要还得要从自身的实际应用需求和应用环境入手，所以还是得搞清楚实际的负载需求、运行速度需求、安装空间需求，综合评估选择截面多大、配套直径多宽的环轨，最终的出所需要的环形导轨轨道。
