自动化设备及环形导轨输送线中，环形导轨的常用尺寸有哪些？由于不同行业及不同应用工况，对环形导轨的性能、尺寸等要求也各不相同，汇思德凭借多年项目数据的累积，对于噪音低、精度高、硬度好的V形环形导轨输送线解决方案已形成相对专业的常用环形导轨应用数据库。

常用环形导轨截面尺寸

25mm、44mm及76mm

其中25mm截面宽度的环形导轨使用最多，25mm环形导轨单工位最大负载在15kg左右，满足了绝大部分行业的自动化生产的需求。近年的方案占比在75%-85%之间，是需求量最多的尺寸。

其它应用工况如小型15mm截面的环形导轨也偶尔会有需求，而大型超76mm截面的环形导轨咨询或定制需求还是比较少的。

常用环形导轨直径尺寸

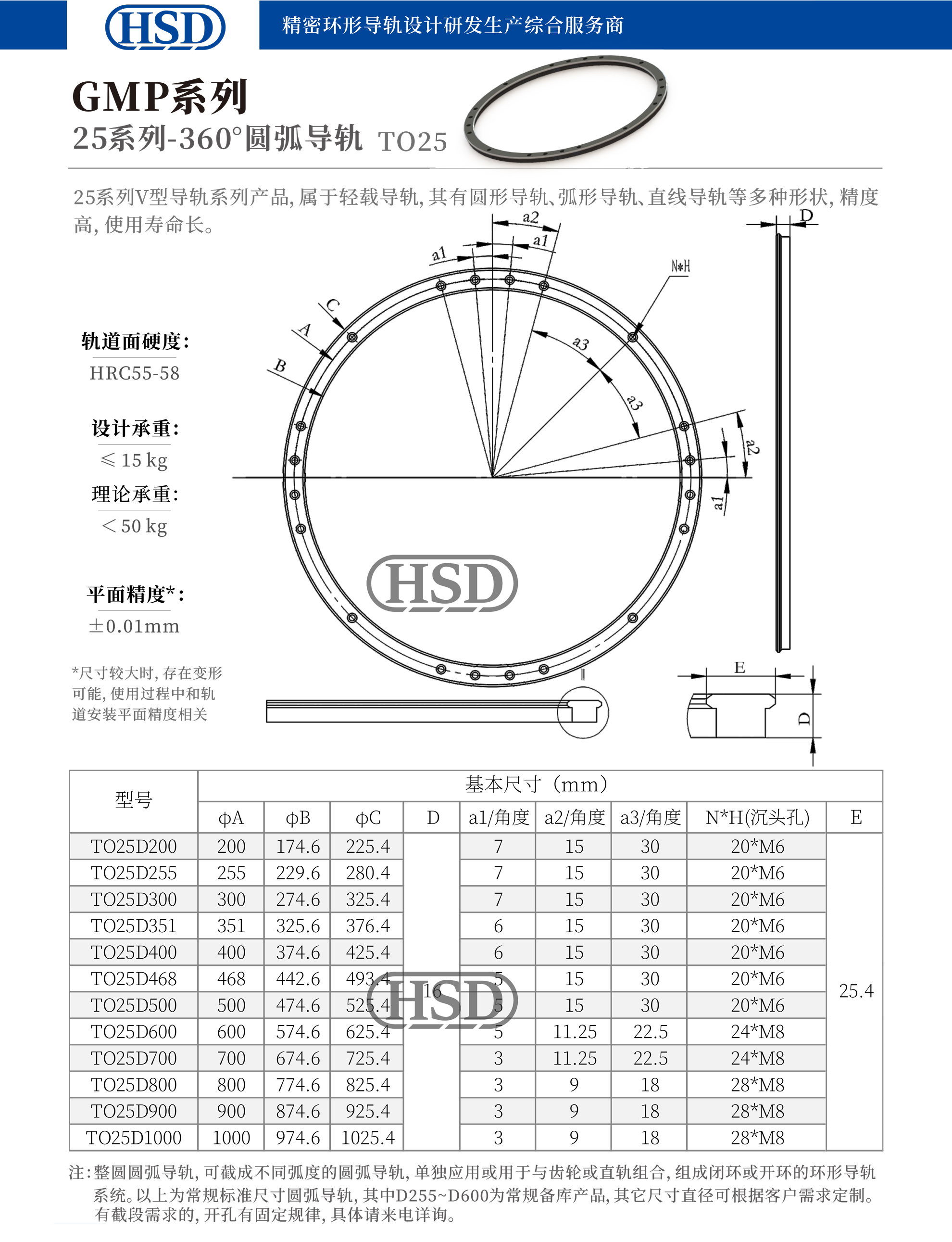

25mm截面常用环形导轨直径：Φ200/Φ255/Φ300/Φ351/Φ400/Φ468/Φ500/Φ600mm；

在25mm截面环形导轨中，其中以直径255mm、351mm及468mm的环形导轨使用量最多；其中，255mm直径的环形导轨因其较低的成本及较高的性价比，为整个环形导轨系列中使用量最大的。

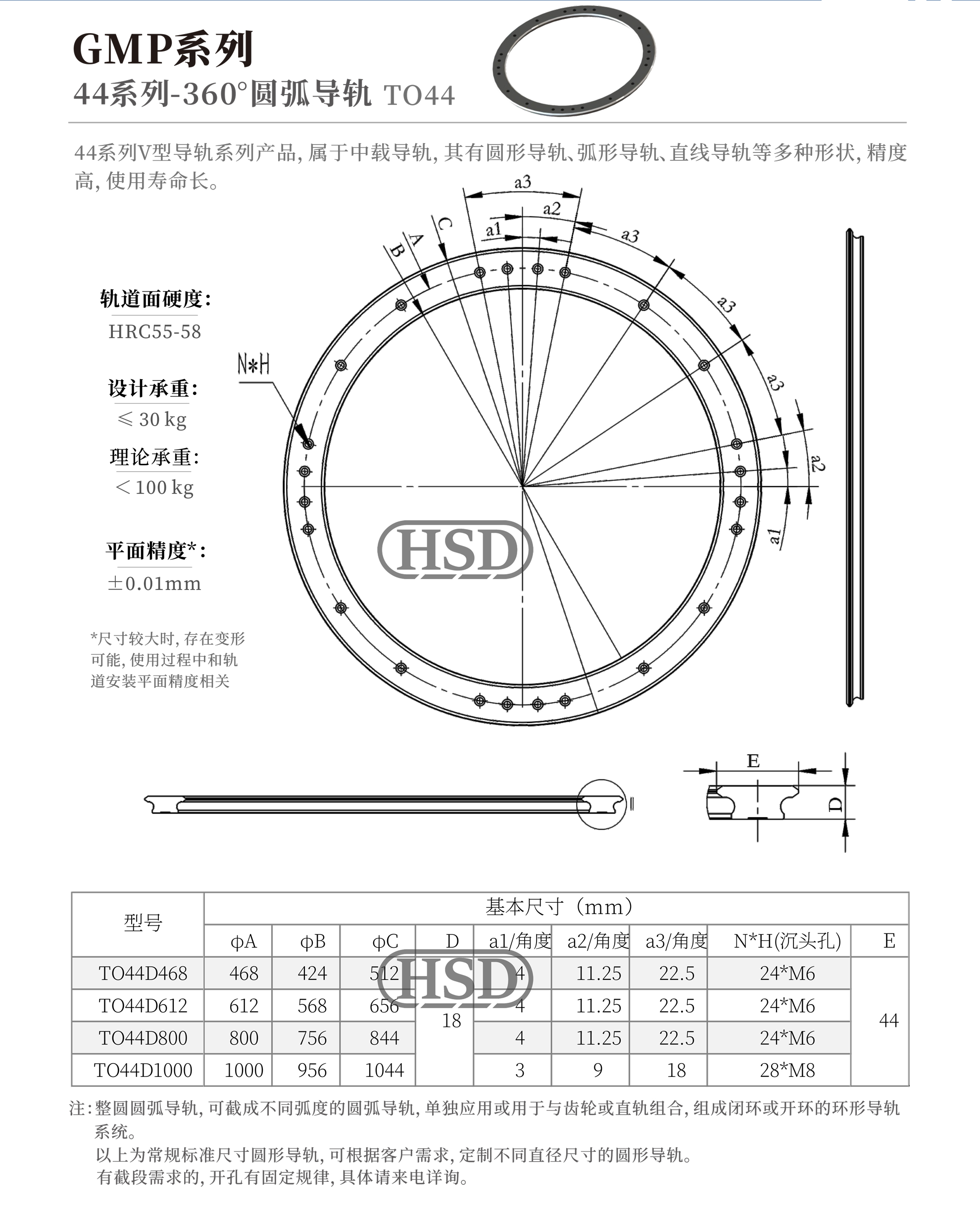

44mm截面常用环形导轨直径：Φ468/Φ612/Φ800mm；

44mm截面中载环形导轨中，以直径468mm和612mm的环形导轨使用量最多，满足大尺寸产品或中重产品的精密环形导轨自动化循环输送的需求。

76mm截面常用环形导轨直径：Φ612/Φ700/Φ800/Φ1000mm；

76mm截面重载环形导轨中，以直径612mm和800mm的环形导轨是使用量最多，满足大尺寸重载产品或部分地轨的应用，平稳性好。

常用环形导轨行业适配状况

精密自动化生产类：电子元件、3C数码、玩具、医药、日化用品等行业自动化装配生产线的精密输送线，使用25mm截面环形导轨较为常见。

中型装备自动化生产：家用电器、工业设备、焊接检测、大尺寸汽车部件等精密输送线，使用44mm截面环形导轨较为常见。

重载工业自动化设备：大型家具、家电，汽车涂装、新能源电池、小型机械自动化等行业输送线则通常使用76mm截面环形导轨。
